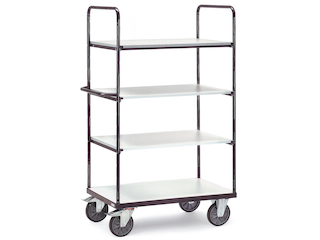

Der ESD-Etagenwagen im Baukastensystem mit Steck- und Schraubkonstruktion ist aus elektrisch leitfähigem, geschweißtem Stahlrohr und Profilstahl mit hochwertiger Pulverbeschichtung in Schiefergrau gefertigt. Durch die ESD-Ausführung werden Waren vor Schäden durch elektrische Entladung geschützt.

Die Einlegeböden bestehen aus hellgrauen elektrisch leitfähigen Holzwerkstoffplatten. Der untere Boden ist fest montiert und liegt im Profilrahmen, die oberen Böden sind im Raster von 100 mm variabel einsetzbar. In der Standardausführung ist der Wagen mit einem bis vier Einlegeböden erhältlich. Bei Bedarf sind weitere Einlegeböden bestellbar.

Die elektrisch leitfähige TPE-ESD-Bereifung (2 Lenkrollen mit Feststeller, 2 Bockrollen) mit Präszisions-Rillenkugellager zeichnet sich durch sehr geringen Anfahr-, Roll- und Schwenkwiderstand sowie durch geräuscharmen Lauf auf ebenen Böden aus. Die Reifen sind nicht kreidend (spurlos). Die beiden Lenk- und Bockrollen können auch gegen vier Lenkrollen ausgetauscht werden.

• Maße in mm, Gewichte in kg

Wagen in elektrisch leitfähiger ESD-Ausführung (ESD = Electrostatic Discharge). Aus Stahlrohr und Profilstahl geschweißt, elektrisch leitfähig, pulverbeschichtet in Schiefergrau ( RAL 7015), dauerhaft oberflächengeschützt, schlag- und kratzfest.

• Einlegeböden: aus nach DIN 68765 elektrisch leitfähigen, hellgrauen Holzwerkstoffplatten. Standardausführung mit einem bis vier Einlegeböden.
• Schiebebügel: aus Stahlrohr, elektrisch leitfähig.

Bereifung

2 Lenkrollen mit Feststeller gemäß der Europäischen Norm EN 1757-3 (Sicherheit von Plattformwagen), 2 Bockrollen oder 4 Bockrollen.

Elektrisch leitfähige TPE-ESD-Bereifung

• TPE = Thermoplastisches Elastomer
• ESD = Electrostatic Discharge

Anfahr-, Roll- & Schwenkwiderstand	Sehr gering
Fahrgeräusche	Gering auf ebenen Böden
Elastizität	Wenig elastischer Lauf
Verschmutzungsanfälligkeit	Unempfindlich
Lagerung	Besonders leichtlaufendes Rillenkugellager
Tragkraftbereich	Für mittlere Tragkräfte
Spurlos	Nicht kreidend (spurlos)
Bodenbeschaffenheit	Für ebene Böden geeignet

Fazit

Spezielle Beräderung zur Unterbindung statischer Aufladung.

Radlager

Präzsions-Rillenkugellager

Sehr robuste und präzise Radlagerung. Stoßunempfindlich. Sehr geringe Lagerreibung. Dauerschmierung mit Langzeitfett, weitgehend wartungsfrei. Für hohe Tragkräfte und höhere Geschwindigkeiten geeignet.
