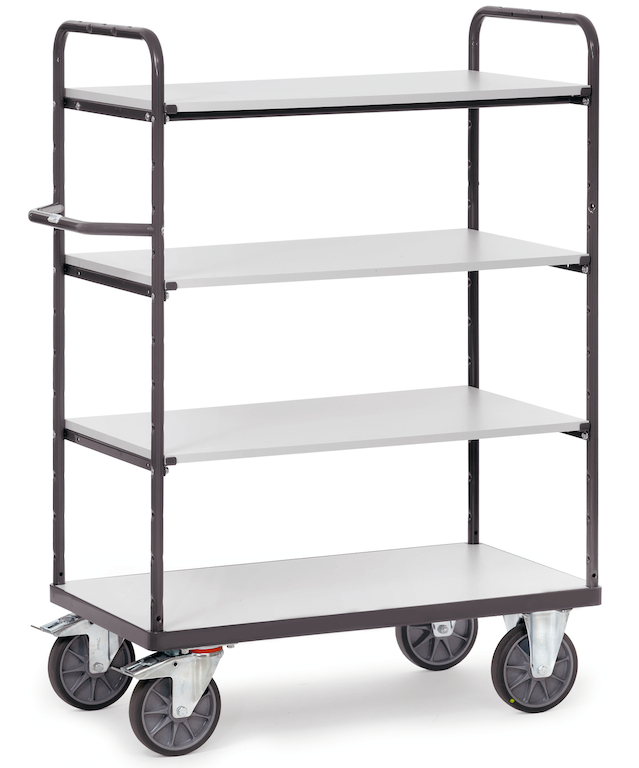

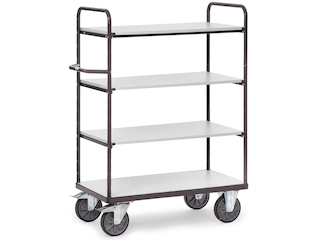

Der ESD-Etagenwagen im Baukastensystem mit Steck- und Schraubkonstruktion ist aus elektrisch leitfähigem, geschweißtem Stahlrohr und Profilstahl mit hochwertiger Pulverbeschichtung in Schiefergrau gefertigt. Durch die ESD-Ausführung werden Waren vor Schäden durch elektrische Entladung geschützt.
Die Einlegeböden bestehen aus hellgrauen elektrisch leitfähigen Holzwerkstoffplatten. Der untere Boden ist fest montiert und liegt im Profilrahmen, die oberen Böden sind im Raster von 100 mm variabel einsetzbar. In der Standardausführung ist der Wagen mit einem bis vier Einlegeböden erhältlich. Bei Bedarf sind weitere Einlegeböden bestellbar.
Die elektrisch leitfähige TPE-ESD-Bereifung (2 Lenkrollen mit Feststeller, 2 Bockrollen) mit Präszisions-Rillenkugellager zeichnet sich durch sehr geringen Anfahr-, Roll- und Schwenkwiderstand sowie durch geräuscharmen Lauf auf ebenen Böden aus. Die Reifen sind nicht kreidend (spurlos). Die beiden Lenk- und Bockrollen können auch gegen vier Lenkrollen ausgetauscht werden.
Produktvorteile
Modellübersicht
Modell-Nr. | Trag- kraft | Rad-Ø | Ladefläche L x B | Gesamt- höhe | Etagenhöhen | Tragkraft pro Einlegeboden | Eigengewicht (mit 4 Böden) |
---|---|---|---|---|---|---|---|
9200 | 500 | 160 | 850 x 500 | 1511 | 235 / 635 / 1035 / 1435 | 50 | 47 |
9201 | 600 | 200 | 1000 x 600 | 1552 | 276 / 676 / 1076 / 1476 | 50 | 62 |
- Maße in mm, Gewichte in kg
Materialien
Wagen in elektrisch leitfähiger ESD-Ausführung (ESD = Electrostatic Discharge). Aus Stahlrohr und Profilstahl geschweißt, elektrisch leitfähig, pulverbeschichtet in Schiefergrau ( RAL 7015), dauerhaft oberflächengeschützt, schlag- und kratzfest.
- Einlegeböden: aus nach DIN 68765 elektrisch leitfähigen, hellgrauen Holzwerkstoffplatten. Standardausführung mit einem bis vier Einlegeböden.
- Schiebebügel: aus Stahlrohr, elektrisch leitfähig.
Bereifung und Radlagerung
Bereifung
2 Lenkrollen mit Feststeller gemäß der Europäischen Norm EN 1757-3 (Sicherheit von Plattformwagen), 2 Bockrollen oder 4 Lenkrollen.
Elektrisch leitfähige TPE-ESD-Bereifung
- TPE = Thermoplastisches Elastomer
- ESD = Electrostatic Discharge
Anfahr-, Roll- & Schwenkwiderstand | Sehr gering |
Fahrgeräusche | Gering auf ebenen Böden |
Elastizität | Wenig elastischer Lauf |
Verschmutzungsanfälligkeit | Unempfindlich |
Lagerung | Besonders leichtlaufendes Rillenkugellager |
Tragkraftbereich | Für mittlere Tragkräfte |
Spurlos | Nicht kreidend (spurlos) |
Bodenbeschaffenheit | Für ebene Böden geeignet |
Fazit
Spezielle Beräderung zur Unterbindung statischer Aufladung.
Radlager
Präzsions-Rillenkugellager
Sehr robuste und präzise Radlagerung. Stoßunempfindlich. Sehr geringe Lagerreibung. Dauerschmierung mit Langzeitfett, weitgehend wartungsfrei. Für hohe Tragkräfte und höhere Geschwindigkeiten geeignet.
Bremssysteme (optional erhältlich)
TOTALSTOP-Zentralbremssystem
Rad- und Richtungsfeststeller werden mit einem Fußtritt aktiviert. Neben der Drehung der Räder wird zusätzlich die Schwenkbewegung beider Lenkrollen sicher arretiert.
Zusatzaussattung (optional erhältlich)
4 Lenkrollen
Anstatt 2 Lenk- und 2 Bockrollen, sehr wendig, gute Beweglichkeit in alle Richtungen, eingeschränkter Geradeauslauf.
Werden Lenkrollen ausgewählt, ist die Ausstattung des Wagens mit einer Totmannbremse nicht möglich.
Zubehör (bitte separat bestellen)
Fetra Einlegeboden Holzwerkstoff ESD
Zusätzlicher Einlegeboden für ESD-Etagenwagen aus Holzwerkstoffplatte. Elektrisch leitfähig nach DIN 68765. Farbe hellgrau, Tragkraft 50 kg.
